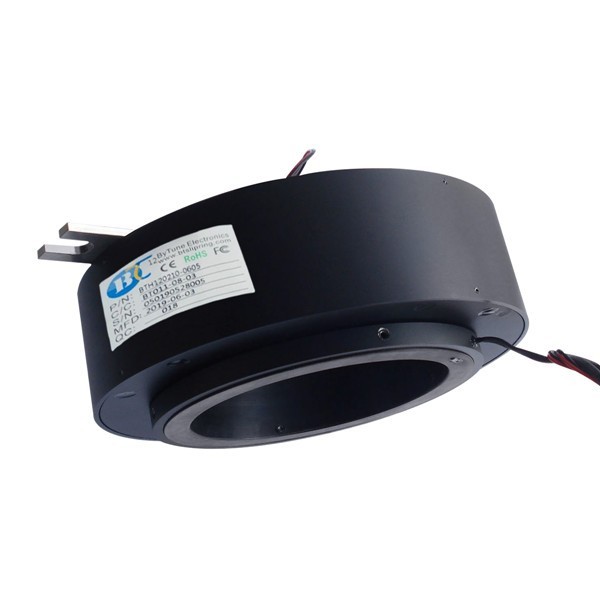

BTH120210系列过孔滑环为高转速低电子噪音过孔导电环，其孔径尺寸和外径尺寸相对其他系列过孔滑环要大，同时在每分钟1000转速的旋转状态下保持低噪音的定制设计！其他具体定制可联系我们！此款高转速过孔滑环孔径为120mm,适用于旋转轴小于120mm的旋转设备，外径210mm,路数为6路,每路5A, 其他电流大小也可选！精选滑环内部刷线与铜环材料，特殊组装设计，保证高转速下延长使用寿命，及接触可靠不短路！更多特殊防灰防尘防水等高防护等级定制要求，欢迎各种方式联系定制！
| 电气技术指标Electrical Data | |
| 通路数 | 6路（12路,18路,24路,36路,48路或更多） |
| 额定电压Rated Voltage | 240v,380v,600v或更高可选 |
| 额定电流Rated Current | 每环5A（10A,15A,20A或更高） |
| 绝缘电阻Insulation Resistance | ≥1000MΩ@500 VDC |
| 绝缘强度Dielectric Strength | 1000VAC@50Hz 60s |
| 动态电阻Electrical Noise | ≤7 mΩ |
| 机械技术指标Mechanical Data | |

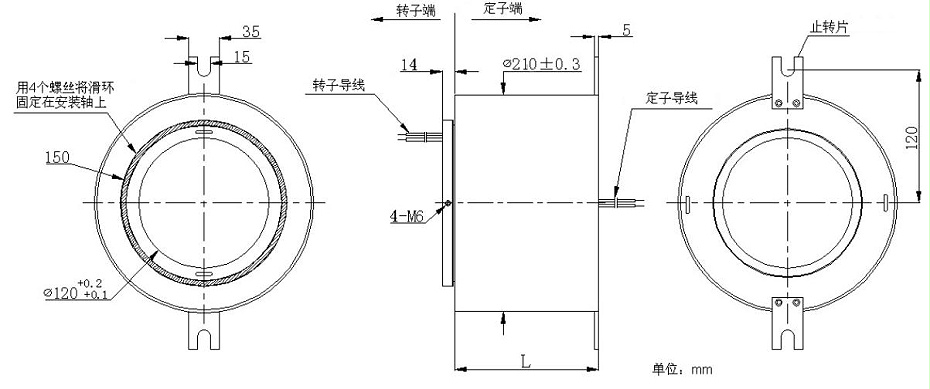

| 过孔直径Inner Diameter | 120mm |
| 额定转速Rated Speed | 1000转/分钟 |
| 防护等级IP Grade | IP54,IP56(或更高) |
| 力矩Torque | ≤9.25g·m |
| 导线规格Lead Size | 22AWG,17AWG,14AWG UL,铁氟龙高温线 |
| 壳体材料Housing Material | 铝合金或工程塑料 |
| 接触材料Contact Material | 贵金属(金、银) |
| 环境性能 Environmental Performance | |
| 工作温度Working Temperature | -40℃~+100℃ |
| 工作湿度Operating Temperature | 60%RH或更高 |
| 认证 Certified | CE,RoHS ,FCC,SGS |
360度无限制高转速低噪音定制设计
贵重金属合金制成刷线，特殊镀金制成铜环
刷架与铜环特殊计算角度组装，多次旋转噪音测试
止转片与中心通孔灵活定制设计，安装适配且便捷
使用期间无需维护，且使用寿命长达一亿多转
可搭配其它气压旋转接头，液压旋转接头同时使用
可兼容以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等30多种信号与电流同时传输设计
剥皮机
抽油机
抛光机
货盘机
滚揉机
旋转木马
伺服机
大型摄影摄像设备
电缆卷筒
机器人
转速
出线方向
路数
导线长度
壳体材料
端子类型
电流、电压
内径、外径、长度
专用屏蔽导线
工作温度（-60℃~+230℃）
气压/液压 混合
特殊环境定制（防震、高温）
安装方式（可选法兰安装）
防护等级可选 IP51~IP68
信号及电源可单独混合传输
