您的位置： 首页 > 产品频道 > 非标定制 > 非标定制大电流重工业滑环集电环

比尔德产品中心

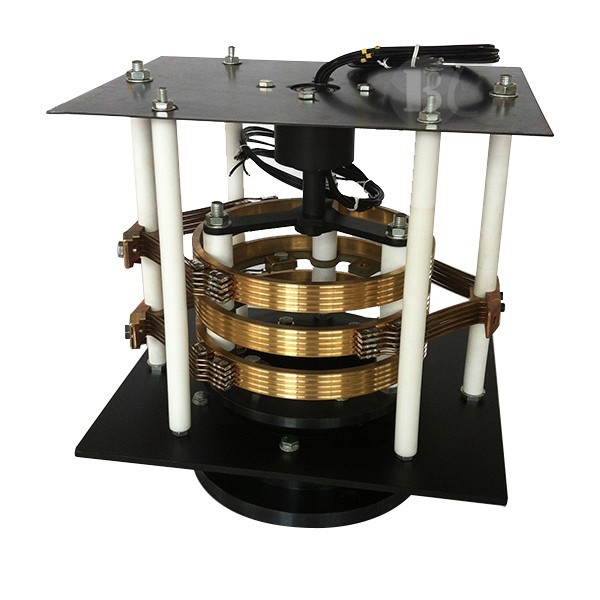

此款滑环为非标定制大电流滑环，有3环，也称3路，每路600A, 其它跟多路数和更高电流也可选，主要是根据您重工业行业领域的的机械设备所需，所以此产品也称为重工业集电环。比尔德作为一家跻身于滑环设计与生产行业领域 20多年的实力产商，我们不仅在标准导电滑环上取得了卓越的生产成就，在定制方面我们更是有强大的工程师团队支持，货物的大量生产及交货的时间我们也有两个生产工厂，两批熟练的技术工人支持。所以更多定制要求尽管联系我们！样品可供！

服务热线： 0755-23503855

在线咨询

产品详情
外形尺寸
技术特点
典型应用
可选项

产品参数Product parameters

参考数据Parameter Data
通路数/环数 Circuits/Rings	3路（6路,12路或更多
额定电压Rated Voltage	380v,600v或更高可选
额定电流Rated Current	每环600A（50A,100A, 200A, 300A,1800A,2200A,4000A或更高）
绝缘电阻Insulation Resistance	≥1000MΩ@500 VDC
绝缘强度Dielectric Strength	1000VAC@50Hz 60s
动态电阻Electrical Noise	≤7 mΩ
额定转速Rated Speed	1000转/分钟
导线规格Lead Size	22AWG,24AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material	铝合金或工程塑料
接触材料Contact Material	贵金属(金、银)
工作湿度Operating Temperature	60%RH或更高

产品图纸Product introduction

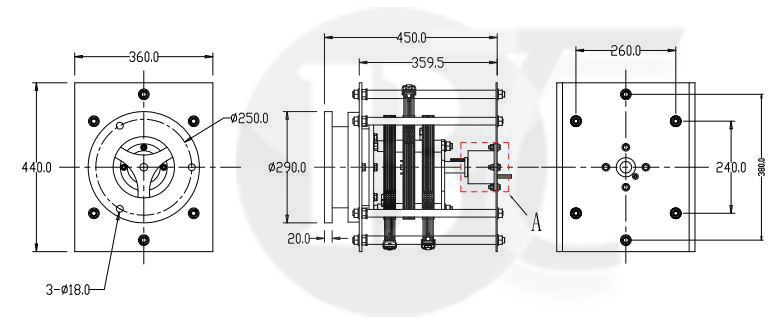

重工业大电流滑环定制内部结图纸

技术特点Technical characteristics

大电流360度无限制旋转传输

电流环数等灵活定制设计

铜环与刷架超硬镀金处理，保证接触可靠

可以我们的BTC系列帽式滑环组合使用

也可组合气液压旋转接头、光纤旋转接头等其它旋转设备联合使用

典型应用Typical applications

机制砂设备

起重机

架桥机

碎石机

破碎机

压球机

装载机

破石机

矿山碎石设备

可选项Options

转速

出线方向

路数

导线长度

内径、外径、长度

气压/液压混合

信号及电源可单独混合传输

以上所提到的均可进行非标定制，如果没有合适的标准产品，可根据您的要求定制
