您的位置： 首页 > 产品频道 > 滑环 > BTS-03金对金分离式小型滑环

比尔德产品中心

BTS-03金对金分离式小型滑环适用于一些小型精密仪器设备上，为其提供旋转功能的同时又传输电流功率或信号，其金对金接触的设计保障了传输的稳定性！此款小型导电滑环为3路，即3个铜环焊接导线，刷架则多触点贵重金属刷针式制成设计，耐磨耐腐蚀，不易变形不跳刷！深圳市比尔德科技不仅提供分离式滑环的标准品也提供分离式滑环定制，不论是路数、载电流大小，亦或是金对金接触、银对银接触等，各种特殊定制要求都可联系资讯我们！品类齐全！价格公道！质量可靠！检测全面！物流安全！交货迅速！定制灵活！欢迎联系我们！

服务热线： 0755-23503855

在线咨询

产品详情
外形尺寸
技术特点
典型应用
可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数	3路或其它
额定电压Rated Voltage	≤380VAC/240VDC
额定电流Rated Current	1~3A，联环可达更高
绝缘电阻Insulation Resistance	≥500MΩ@500 VDC
绝缘强度Dielectric Strength	每路500VAC@50Hz
动态电阻变化值Electrical Noise	≤7mΩ
机械技术指标Mechanical Data
转速Rated Speed	250rpm
导线规格Lead Size	AWG28 UL,镀银铁氟龙导线
导线长度Lead Wire Size	标准品200mm
接触材料Contact Material	贵金属(金、银)
使用寿命	120,000,000rounds
认证 Certified	CE,RoHS ,FCC,SGS

产品图纸Product introduction

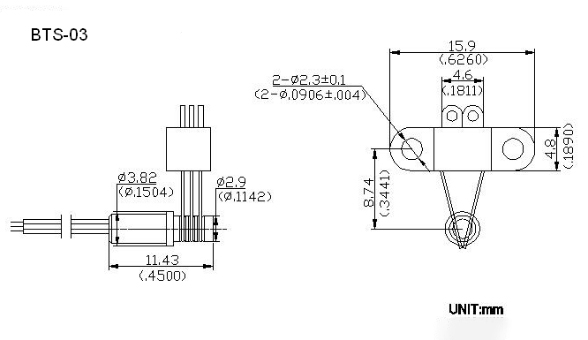

BTS-03分离式导电滑环结构图

技术特点Technical characteristics

分离式，定子端与转子端可分别独立安装、替换、拆卸

外型小巧，加工生产精细，高精度完整产品

旋转流畅，传输可靠，使用寿命长达1亿2千万转

金对金接触，耐磨损，耐腐蚀，抗氧化，微弱信号接收可靠

简化系统操作，避免机器移动部线材的损坏

典型应用Typical applications

比尔德BTS-03系列广泛适用于

检测仪器

机器人

航拍设备

照明设备

闭路电视

医疗仪器

高速球

航模

稳定器等不同行业的各种设备上。

可选项Options

通路数

转速

外壳材质

触点处理方式

电流

出现方向

导线长度

导线规格

转子通孔实心可选

其它具体或特殊要求，请及时联系我们
