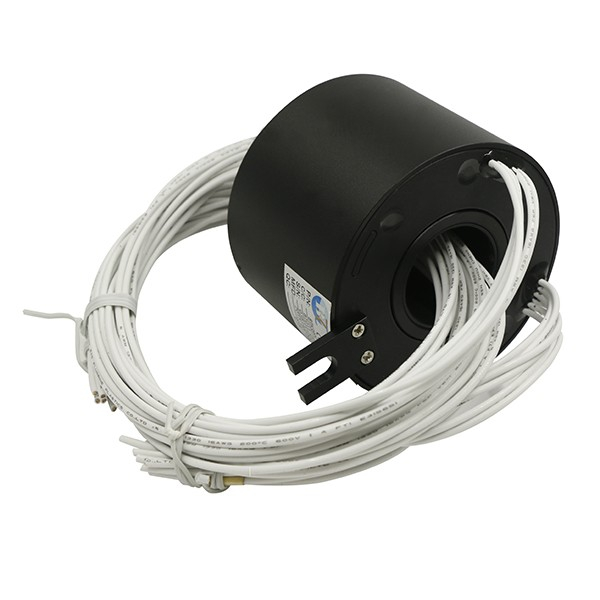

BTH3899过孔导电滑环

比尔德BTH3899过孔导电环，又叫过孔式滑环、旋转接头、集电环。外径为99mm，设计专为液压或气压传动轴安装的38mm中心过孔，采用先进的纤刷技术,每路多触点接触，保证低摩擦力、低磨损、低接触电阻、信号稳定可靠；360度无限制旋转传输动力及数据信号，滑环品种齐全涵盖各个领域，全面满足您的不同传动需求。

服务热线： 0755-23503855

在线咨询

产品详情

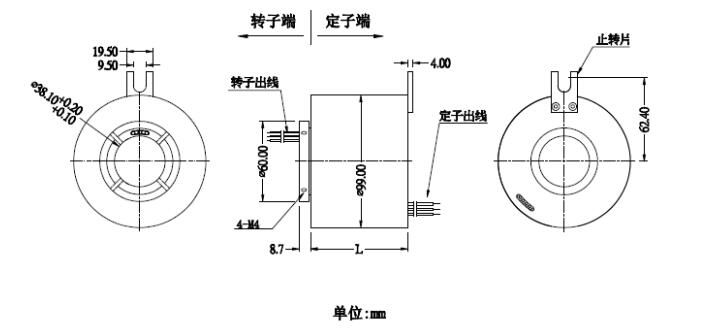

外形尺寸
技术特点
典型应用
可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数	标准1-24路
额定电压Rated Voltage	240v,380v,600v或更高可选
额定电流Rated Current	每环5A,10A,15A,20A或更高可选
绝缘电阻Insulation Resistance	≥1000MΩ@500 VDC
绝缘强度Dielectric Strength	1000VAC@50Hz 60s
动态电阻Electrical Noise	≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter	38mm
额定转速Rated Speed	1000转/分钟
防护等级IP Grade	IP54(或更高可选)
力矩Torque	≤9.25g·m
导线规格Lead Size	22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material	铝合金或工程塑料
接触材料Contact Material	贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature	-40℃~+80℃
工作湿度Operating Temperature	60%RH或更高
认证 Certified	CE,RoHS ,FCC,SGS

型号参数Type parameters

型号 Model	长度 Len gth“L”
BTH3899	电流 Current	公式 Formula (A means No. of ring)	6路 circuits	12路 circuits	18路circuits
	2A/5A	24.15+3.35×A	44.25mm	64.35mm	84.45mm
	10A	24.15+4.05×A	48.45mm	72.75mm	97.05mm
	15A/20A	24.15+4.85×A	53.25mm	82.35mm	111.45mm
