| 电气技术指标Electrical Data | |
| 通路数 | 标准1-24路 |
| 额定电压Rated Voltage | 240v,380v,600v或更高可选 |
| 额定电流Rated Current | 每环5A,10A,15A,20A或更高 |
| 绝缘电阻Insulation Resistance | ≥1000MΩ@500 VDC |
| 绝缘强度Dielectric Strength | 1000VAC@50Hz 60s |
| 动态电阻Electrical Noise | ≤7 mΩ |
| 机械技术指标Mechanical Data | |
| 过孔直径Inner Diameter | 25.4mm |
| 额定转速Rated Speed | 1000转/分钟 |
| 防护等级IP Grade | IP54(可选IP68) |
| 力矩Torque | ≤9.25g·m |
| 导线规格Lead Size | 22AWG,17AWG,14AWG UL,铁氟龙高温线 |
| 壳体材料Housing Material | 铝合金或工程塑料 |
| 接触材料Contact Material | 贵金属(金、银) |
| 环境性能 Environmental Performance | |
| 工作温度Working Temperature | -40℃~+80℃ |
| 工作湿度Operating Temperature | 60%RH或更高 |
| 认证 Certified | CE,RoHS ,FCC,SGS |
| 产品选型 | |||||

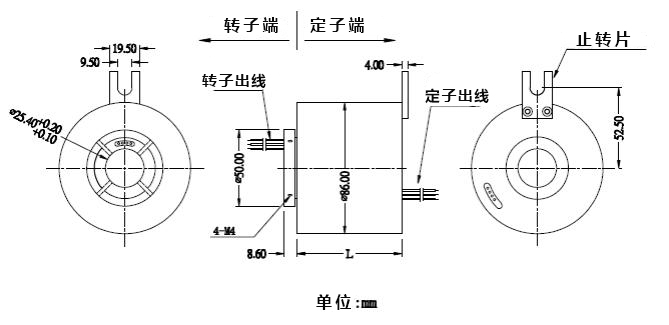

| 型号 | 电流 | Formula (A means No. of ring) | 6 circuits | 12 circuits | 18circuits |
| BTH2586 | 2A/5A | 24.15+3.15×A | 43.05mm | 61.95mm | 80.85mm |
| 10A | 24.15+3.85×A | 47.25mm | 70.35mm | 93.45mm | |
| 15A/20A | 24.15+4.65×A | 52.05mm | 79.95mm | 107.85mm | |
360度无限制旋转；
环道 “多”点式接触，信号传输稳定可靠；
采用贵金属接触；耐磨保证超长工作寿命—亿多转；
免维护,安装便捷，无需润滑剂；
密封球轴承结构，转子和定子与轴承精确对准，运转平滑可靠；
低摩擦削，低力矩，低电噪音，低接触电阻；
高速(10000 Rpm)，高电压，高保护等级，高速数据传输，高可靠性，高产品精度；
可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号。
风力发电设备，雷达等；
工业机械-加工中心、旋转工作台等；
起重设备塔楼、卷线轮、测试设备等；
包装机械、货盘机、数控机床等；
转台式传感器、应急照明灯；
娱乐设备、旋转门等。
过孔导电滑环额定电流
电压
更高转速
更宽的工作温度
路数
壳体材料
外型尺寸
专用屏蔽导线
导线出口方向
导线长度
端子类型
安装方式（可选法兰安装）
气压/液压 混合
特殊环境定制（防震、高温）
防护等级可选 IP51~IP68。
