BTFO-04-02光纤旋转接头

比尔德BTFO系列的光纤电滑环又称为光纤旋转连接器、光纤旋转接头、光电滑环、光电汇流环等等，BTFO-04-02款光纤旋转接头为双模4通路可通过连续性或间断性的360°无限旋转进行无损数据传输。比尔德BTFO系列光纤旋转接头的使用，能大力改善运用设备的机械性能，简化系统操作的同时又避免活动关节的旋转对光纤造成的损害。

服务热线： 0755-23503855

在线咨询

产品详情
外形尺寸
技术特点
典型应用
可选项

产品参数Product parameters

光学特性 Optical Property
工作波长 Wavelength Range	1310/1550nm(单模);1310/850nm(双模)
插损 Insertion loss	<5dB(典型值: 2-3dB)
插损偏差 Insertion loss ripple	±1dB
回损 Return Loss	50dB(典型值: 63dB)
串扰特性Crosstalk characteristics	＞50dB
允许最大光功率 Optical power handling	23dBm
光纤类型 Fiber types	单模或双模带有3mm外护套
启动扭矩 Start torque	＜1.0Nm
机械特性 Mechanical Property
最大转速 Maximum speed	100 rpm
牵引力 Pulling strength	10N
封装形式 Package style	两端尾纤或FC/ST插口
连接器类型 Connector types	FC, SC, ST, SMA, 或 LC
震动标准 Vibration standard	MIL-STD-167-1A
机械冲击 Mechanical shock	MIL-STD-810G
外套材料 Housing material	不锈钢
环境性能 Environmental Performance
工作温度 Working temperature	-20～65°C
存贮温度 Storage temperature	-25～75°C
防护等级 IP grade	IP 65(IP 68 optional)
使用寿命 Estimated life cycle	1亿2百万转
认证 Certified	CE,RoHS ,FCC,SGS

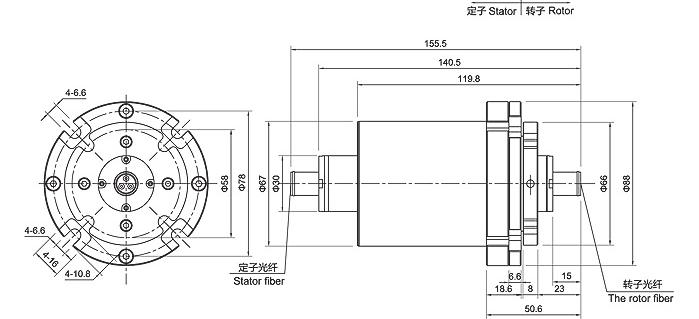

产品图纸Product introduction

技术特点Technical characteristics

光纤传递信号、无泄密、无电磁干扰、可远距离传输

插入损耗小、转速高、无接触、无摩擦、寿命长

满足高速串行数字信号或模拟信号传输

可混合传输电源、控制信号、仪表及计算自动控制所需的微电量信号

不锈钢外壳，耐腐蚀性强，可运用于恶劣工作环境

典型应用Typical applications

比尔德BTFO-04-02光纤旋转接头广泛于

军事雷达

海洋应用设备

精密仪器

医疗设备

航空航天精密旋转设备

光纤传感等转台（速率台）的高速视频

数字、模拟信号的传输和控制

视频监视系统等各个行业

可选项Options

单模

双模或多模可选

单路或多路可选

外径尺寸和长度

电流

过信号类型

光纤接头类型

环线缆长度

通路数

波长

转速等

以上所提到的均可进行非标定制，如果没有合适的标准产品，可根据您的要求定制
