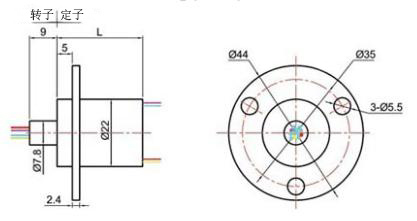

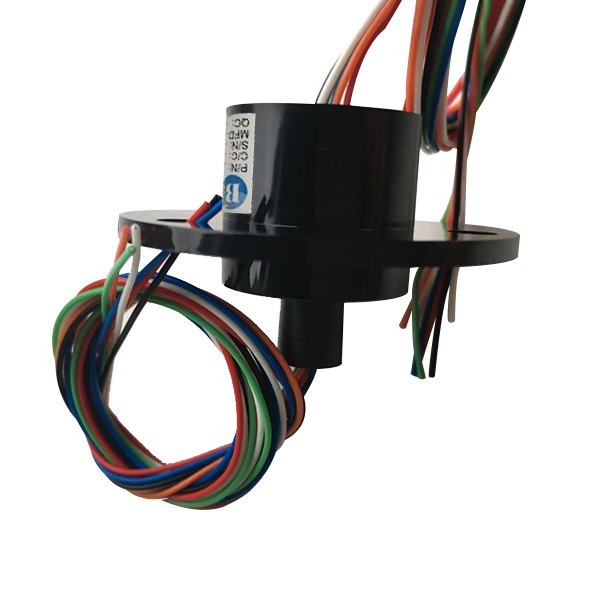

BTC022-06高速球滑环，也属于法兰安装电滑环，外部安装需要三个螺丝辅助安装，安装简便，替换便捷，旋转顺畅，彩色导线路数明确，电流电压大小可选，也可选择无法兰安装式设计！BTC022-06系列高速球滑环，外径为22mm,路数为6路,每路2A,360度无限制旋转，体型小巧，抗冲击力强，主要适用于各种旋转通电半自动化设备，及旋转视频监控设备，信号传输稳定可靠，高频高速率等信号传输也支持。深圳市比尔德科技，法兰式帽型电滑环畅销国内外，为不少行业提高了机械效率，电气性能，我们是实力厂家，拥有两座滑环生产工厂，不是经销商，产品质量有保障！
| 电气技术指标Electrical Data | |
| 通路数 | 6路（2-26路可选） |
| 额定电压Rated Voltage | 240VAC/DC |
| 额定电流Rated Current | 每环2A,联环可达更高 |
| 绝缘电阻Insulation Resistance | ≥500MΩ@500 VDC |
| 绝缘强度Dielectric Strength | 每路500VAC@50Hz |
| 动态电阻Electrical Noise | ≤7 mΩ |
| 机械技术指标Mechanical Data | |
| 过孔直径Inner Diameter | 22mm |
| 额定转速Rated Speed | 500转/分钟 |
| 防护等级IP Grade | IP54,IP56(或更高可选) |
| 力矩Torque | ≤0.15g·m |
| 导线规格Lead Size | 28AWG,26AWG,22AWG,17AWG,14AWG UL,铁氟龙高温线 |
| 壳体材料Housing Material | 铝合金或工程塑料 |
| 接触材料Contact Material | 贵金属(金、银) |
| 环境性能 Environmental Performance | |
| 工作温度Working Temperature | -40℃~+100℃ |
| 工作湿度Operating Temperature | 60%RH或更高 |
| 认证 Certified | CE,RoHS ,FCC,SGS |
旋转端导线和静止端导线对应使用24色彩色导线，便于接线操作
导电环采用90°角V行槽设计，接触面更多，旋转更顺畅，力矩更低，动态电阻更低
满足360°无限制旋转的USB、HDMI、SDI、Ethernet、RS485/232等多达30种信号传输
全军工材质，耐高低温，适合于恶劣环境下的传感信号等微弱信号的高质量传输
法兰安装设计，安装便捷，根据具体需求也可调整为无法兰安装，灵活定制
高速球
无人机
CCTV监控
周视平台
稳定器
全站仪
冲瓶机
码垛机
研磨机
转速
出线方向
路数
导线长度
壳体材料
军用级别
端子类型
电流、电压
内径、外径、长度
专用屏蔽导线
工作温度（-60℃~+230℃）
气压/液压 混合
特殊环境定制（防震、高温）
安装方式（可选法兰安装）
防护等级可选 IP51~IP68
信号及电源可单独混合传输
