3G HD/SDI视频高清监控帽式电滑环（阻抗75Ω），可传输数字信号，符合3G-HD-SDI标准（3Gbits/sec数据速率或更高）和模拟信号（10MHz）。信号路数和类型支持灵活定制，采用铝合金作为外部材料，内部结构设计紧凑，静态电阻：≤50MΩ，具有低电气噪声，可实现高数据率现场总线传输。我们的产品规格齐全，外径尺寸有8mm、7.9mm、12.5mm、15.5mm、22mm、25mm、30mm、45mm等支持灵活定制，免费提供滑环样品！欢迎来电咨询！
| 电气技术指标Electrical Data | |
| 通路数 | 1-24路（其它路数可选） |
| 额定电流电压Rated Current Voltage | 36VAC/DC-100mA |
| 额定电流Rated Current | 每环5A或更高可选 |
| 绝缘强度Dielectric Strength | 1000VAC@50Hz 60s |
| 动态电阻Electrical Noise | ≤7 mΩ |
| 误码率BER | 10E-11 |

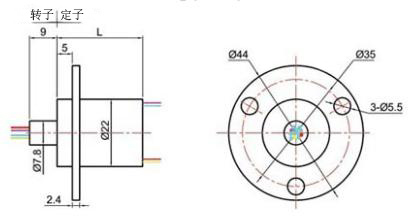

| 机械技术指标Mechanical Data | |
| 过孔直径Inner Diameter | 22mm |
| 额定转速Rated Speed | 120转/分钟 |
| 防护等级IP Grade | IP54,IP56(或更高可选) |
| 力矩Torque | ≤0.15g·m |
| 导线规格Lead Size | RG149 |
| 壳体材料Housing Material | 铝合金或工程塑料 |
| 接触材料Contact Material | 贵金属(金、银) |
| 环境性能 Environmental Performance | |
| 工作温度Working Temperature | -40℃~+100℃ |
| 工作湿度Operating Temperature | 60%RH或更高 |
| 认证 Certified | CE,RoHS ,FCC,SGS |
寿命长、高抗干扰
动态电阻变化值极低，体积小，结构紧凑
铝合金金属外壳，抗压抗震，牢固可靠
内部结构紧凑，接触紧密，电力信号传输可靠
高防护等级（IP54或更高）
配MMCX、SMA、MCX、BNC、SMB接头（其他指定接插件可转接，导线规格RG174、RG178、RG179、RG316等可选）
摄像机云台
安防监控摄像机
高速转台
管内摄影机
安检专用设备
加热管旋转设备
焊接设备，机械手臂
转速
出线方向
路数
导线长度
壳体材料
军用级别
端子类型
电流、电压
内径、外径、长度
专用屏蔽导线
工作温度（-60℃~+230℃）
特殊环境定制（防震、高温）
安装方式（可选法兰安装）
防护等级可选 IP51~IP68
信号及电源可单独混合传输
