您的位置： 首页 > 产品频道 > 滑环 > 2路分体式滑环门禁控制系统滑环

比尔德产品中心

2路分体式滑环采用弧形导电轨道+贵金属触点刷丝，环与电刷可分开安装，滑环作为门禁控制系统必不可少的旋转元件，比尔德分体式滑环（定子+转子）分别安装在电子门锁的“执行器”部件的静止端和旋转端，从电机动力源传递动力，支持多种信号、功率混合传输，同其他类型滑环相比,分体滑环能够满足更加个性化的定制要求, 同时环与刷拆装简易、维护方便; 比尔德门禁控制系统分体式滑环与数字移动锁定系统的滑环现场案例如图二所示；欢迎来电咨询~

服务热线： 0755-23503855

在线咨询

产品详情
外形尺寸
技术特点
典型应用
可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数	2-30路
额定电压Rated Voltage	380VAC/240VDC
额定电流Rated Current	1~3A，联环可达更高
绝缘电阻Insulation Resistance	≥500MΩ@500 VDC
绝缘强度Dielectric Strength	每路500VAC@60Hz，60s
动态电阻变化值Electrical Noise	≤ 7mΩ
机械技术指标Mechanical Data
通孔直径 Inside Diameter	25mm
转速Rated Speed	300rpm
转子导线规格 Rotor Lead Size	AWG28 UL,镀银铁氟龙导线
导线长度Lead Wire Size	标准品300mm
使用寿命	120,000,000rounds
认证 Certified	CE,RoHS ,FCC,SGS

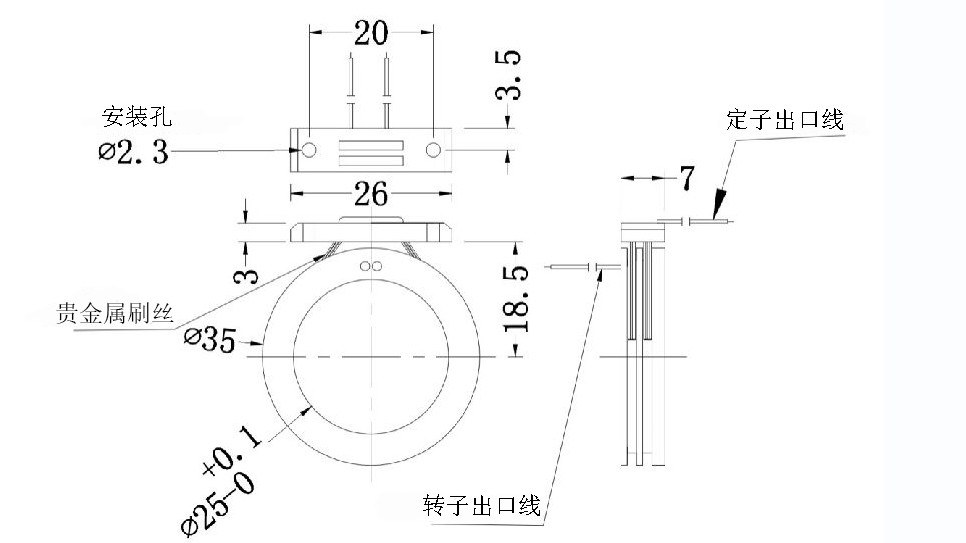

产品图纸Product introduction

resource/images/69ec476d90c84706b7f1c41835ec966e_10.jpg

技术特点Technical characteristics

定子和转子分离，运转平滑，易安装，免维护

触点材料采用金对金接触，接触电阻极低，低损耗，低噪音，超长寿命

简化系统操作，避免机器移动部线材的损坏

分体式滑环源头生产厂家，性价比高

可混合传输电流、图形、视频、高清信号、控制、网线、伺服电机等各种信号，支持多种信号、功率混合传输

典型应用Typical applications

比尔德BTS-02分离式导电滑环除了在门禁控制系统中运用，还广泛运用在

医疗设备,军事

航拍,无人机,仪器仪表,航空电子设备

旋转测仪器,展览展示设备

无影手术灯

机器人

无人机

电子产品等

可选项Options

通路数

转速

外壳材质

触点处理方式

电流

出现方向

导线长度

导线规格

转子通孔实心可选

其它具体或特殊要求，请及时联系我们
