过孔滑环内部结构与传统集电环的结构大体上相差无几，最大的不同就在于一些方面的改进，进而提高其使用性能和拓宽其使用场景。下面深圳市比尔德科技人员将为您详细解析过孔滑环的结构，从而以便于您对比尔德滑环产品的更深了解与更清楚向比尔德定制滑环！

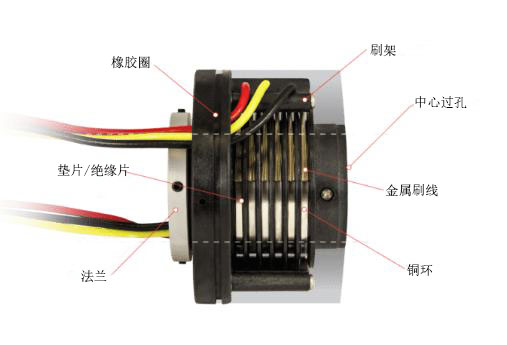

过孔滑环内部最主要的的两大部分式铜环与刷线，与传统集电环的不同，其采用的铜环是经过特殊的电镀处理，而刷线更是由贵重金属丝以束刷/簇刷的形式生产，这些改变减少了因不断旋转带来的磨损，且旋转平滑流畅，提高了转速。

铜环的环数与刷线的簇数式根据您所需要的传输电流路数而决定，电流路数越多，铜环数量和刷线的簇数就越多。另外，传输的电流大小也会影响铜环大小和刷线的粗细，电流越大，铜环会越大越粗，刷线则同样越粗。在一定程度上会影响过孔滑环的尺寸，所以在向比尔德工作人员定制滑环时，请尽可能地详细告知我们您所需的尺寸范围及所需的电流大小及路数要求。

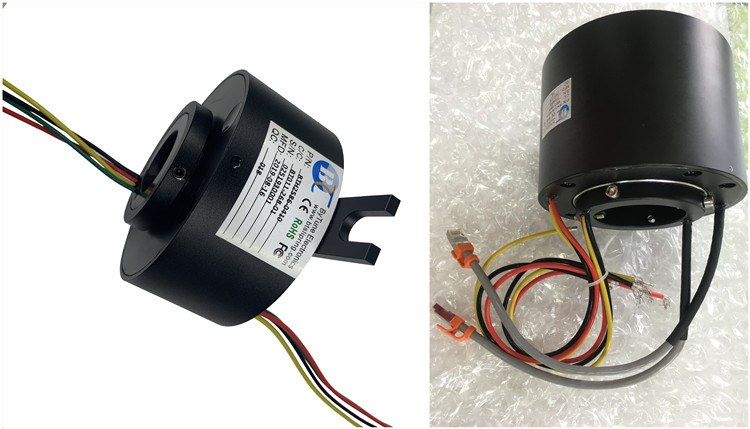

图中还展示了一处定制设计，就是导线的出线方向都设计在同一侧，过孔滑环标准品的出线方向是两端出线，即转子端出线与定子端出线。而上图展示的定子端的导线绕过刷架从转子出线，出于这样的设计是根据客户设备具体安装情况而定！所以如有特殊安装要求也请告知比尔德工作人员，比尔德工程师团队将尽全力实现您的要求！

内部的垫片/绝缘片的作用就是隔绝不同路数的铜环之间和刷线之间的电流连通导致短路，至于橡胶圈则起到密封作用，法兰设计根据您的安装要求可添加也可不添加！深圳市比尔德滑环生产公司，自1998年成立20多年以来为全球100多个国家与地区供应我们的过孔滑环与集电环标准品与定制品，设计生产经验值得信赖，期待您的咨询，公司热线0755-23503855，公司微信电话18129863629！
